波形補償器

作者：admin 手機：13525564883 18537162372 日期：2011/8/17 11:06:29

波形補償器

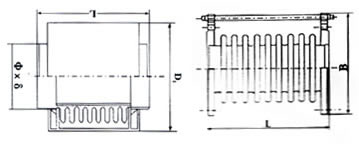

安裝尺寸

公稱通徑	型號			補償量			鋼度（N/mm）			有效面積（cm²）	徑向尺寸（B）(mm)	接管端口尺寸（Φ×s）	保護套外徑（D₁）(mm)	總長（L）mm
				軸向X。	橫向Y。	角向θ。/度	軸向K_X	橫向K_Y	角向KQ N-m/度					法蘭	接管
32	QM JZ	BW1.0/32×8	J F	7			441			16		Φ38×3.5	186		280
				7	1.28	±4	441	774	2		225			164
	QM JZ	BW1.0/32×16	J F	14			220			16			186		321
				14	5.1	±8	221	97	1		225			216
40	QM JZ	BW1.0/40×8	J F	10			317			23		Φ45×3.5	224		289
				10	1.5	±4	318	696	2		244			219
	QM JZ	BW1.0/40×16	J F	19			158			23			224		334
				19	6.1	±8	158	87	1		244			219
50	QM JZ	BW1.0/50×8	J F	12			635			37		Φ57×3.5	239		306
				12	2.2	±4	635	1041	6.4		259			182
	QM JZ	BW1.0/50×16	J F	24			317			37			239		372
				24	8.9	±8	318	130	3.2		259			247
65	QM JZ	BW1.0/65×8	J F	19			432			55		Φ73×4	250		322
				18	3.4	±5.3	424	699	6.5		270			200
	QM JZ	BW1.0/65×12	J F	28			282			55			250		362
				27	6.5	±8	283	243	4.3		270			240
80	QM JZ	BW1.0/80×8	J F	29			357			81		Φ89×4	264		366
				29	6.4	±6.4	358	401	8.1		284			244
	QM JZ	BW1.0/80×10	J F	37			286			81			264		390
				37	10	±8	286	205	6.4		284			274
100	QM JZ	BW1.0/100×6	J F	33			417			121		Φ108×4	284		345
				33	2.9	±4.8	417	1206	16.2		304			223
	QM JZ	BW1.0/100×10	J F	54			250			121			284		409
				54	8	±8	250	260	9.7		304			287
125	QM JZ	BW1.6/125×5	J F	35			409			180		Φ133×4	314		342
				35	2.5	±4.4	409	4110	47		334			216
	QM JZ	BW1.6/125×9	J F	63			227			180			314		414
				63	8.1	±8	227	705	26.1		334			288
150	QM JZ	BW1.6/150×5	J F	45			456			257		Φ159×4.5	344		367
				45	3.3	±5	456	3273	49		364			238
	QM JZ	BW1.6/150×8	J F	71			285			257			344		427
				71	8.3	±8	285	813	30.7		364			302
200	QM JZ	BW1.6/200×4	J F	56			480			479		Φ219×6	422		372
				56	4.5	±5.3	480	3823	64.2		442			248
	QM JZ	BW1.6/200×6	J F	84			320			479			422		426
				84	10	±8	320	1130	42.8		442			302
250	QM JZ	BW1.6/250×4	J F	53			930			769		Φ273×8	487		379
				53	4.6	±5.2	930	5630	196		507			393
	QM JZ	BW1.6/250×6	J F	80			620			769			487		399
				80	10.4	±7.8	620	1668	131		507			393
300	QM JZ	BW1.6/300×4	J F	57			1253			1105		Φ325×8	542		467
				57	5.8	±5	1235	6479	365.7		562			366
	QM JZ	BW1.6/300×6	J F	85			835			1105			542		565
				85	13	±7.5	835	1920	244		562			464
350	QM JZ	BW1.6/350×4	J F	64			1265			1367		Φ377×8	602		492
				64	6.6	±5	1226	6301	465		622			397
	QM JZ	BW1.6/350×6	J F	97			843			1367			602		604
				97	14.8	±7.5	843	1873	310		622			509
400	QM JZ	BW1.6/400×4	J F	65			1373			1611		Φ426×8	680		518
				65	5.8	±4.6	1373	8832	608		700			412
	QM JZ	BW1.6/400×6	J F	97			915			1611			680		628
				97	13	±6.9	915	2605	405		700			522
注：1、QMBWPN/DN×NJ 　　 QMBW:全埋式波紋管；PN：壓力（MPa）；DN:通徑；N：波數；J：接管。　　 2、JZBWPN/DN×NF 　　 JZBW：減震式波紋管；PN：壓力（MPa）；DN:通徑；N：波數；F:法蘭連接。
